西门子数字化工业软件的流畅的以版图为中心的设计流程
优势
● 支持西门子PDK和iPDK
● 支持与第三方IP的互操作性
● 完整的层次化物理版图编辑器
● 提供Calibre物理验证工具的标准接口
● 支持曲线多边形和任意角度图形
● 快速渲染
● 自动抓取特征点可快速、准确的完成版图
● 独立的平台，支持Windows和Linux
● 易于使用：直观且容易上手
Photonics特有的优势
● 支持产品级光芯片设计
● 以版图为中心的流程，内置网表
● 生成和编辑波导：
-波导长度编辑
-多种波导类型
-波导交叉插入
● PDK可从多家光子晶圆代工厂获得
● 支持多种光子仿真器
L-Edit Photonics软件以版图为中心的设计流程可带来显著的效率提升。这意味着，设计师可以直接在版图编辑器中完成所有工作。当设计处于需要运行仿真的状态时，可以直接从L-Edit Photonics创建网表。
这种以版图为中心的设计流程无需创建原理图，从而在设计流程中节省了大量时间，因为版图是最重要的设计数据库。这样生成的网表支持西门子的所有光仿真软件合作伙伴。如果设计包含电气和光学元器件，则网表还支持西门子的晶体管级和混合模式仿真器。
对于想要使用传统定制IC设计流程的设计人员，S-Edit可用于创建原理图。对于更大型的设计，L-Edit IC中提供了原理图驱动的版图流程，其中包含与L-Edit Photonics相同的所有光芯片版图功能。
L-Edit Photonics是一个综合的光芯片物理设计环境。它基于广泛用于IC和MEMS设计的版图编辑器。

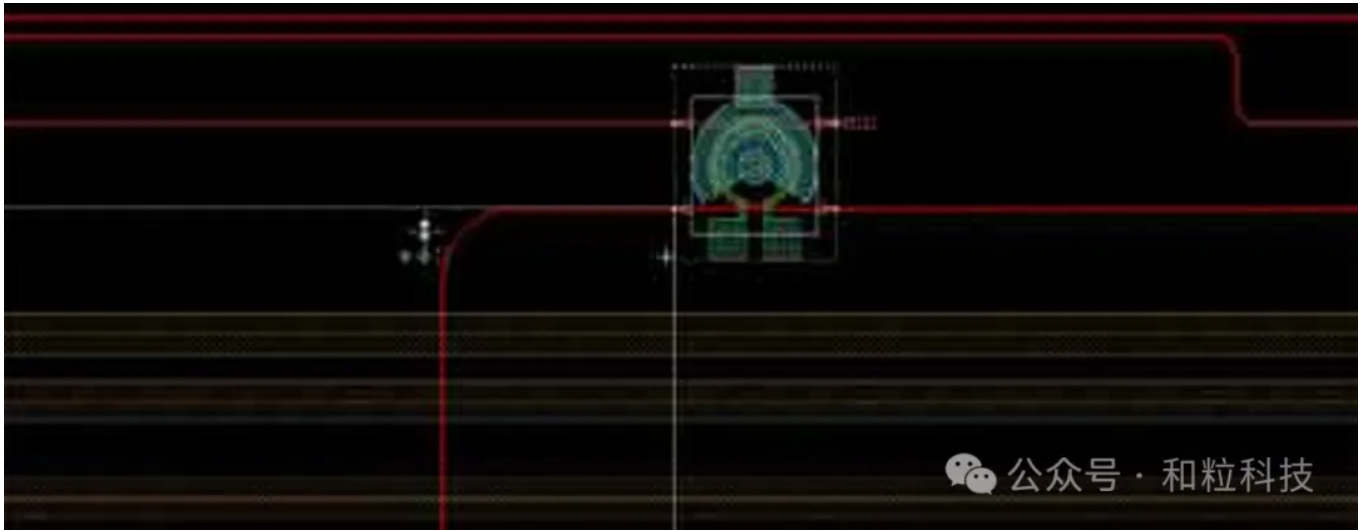

使用L-Edit Photonics创建光芯片版图非常简单。首先，设计师需要放置光子元器件。然后，创建波导以连接这些元器件。支持的波导类型包括：带状波导、脊型波导和分段组合。此外，波导可以通过输入准确数据的方法定义其有效长度。
电子元器件也可以手动布局并根据需要互连，以连接到光子PCell中的加热器和外部电气组件。
L-Edit Photonics推出Calibre Interactive以推动物理验证。设计师可以直接启动的Calibre工具包括：
● Calibre nmDRC软件，用于设计规则检查
● Calibre nmLVS软件，用于版图与原理图检查
● Calibre xACT软件，用于寄生效应提取
● Calibre LFD软件，用于光刻友好设计，可找出光刻热点
● Calibre RVE软件，可查看结果和突出显示网络和器件，并在L-Edit Photonics中交互显示
L-Edit Photonics是基于OpenAccess构建的，因此，设计数据可以与支持OpenAccess的其他任何版图工具互换。

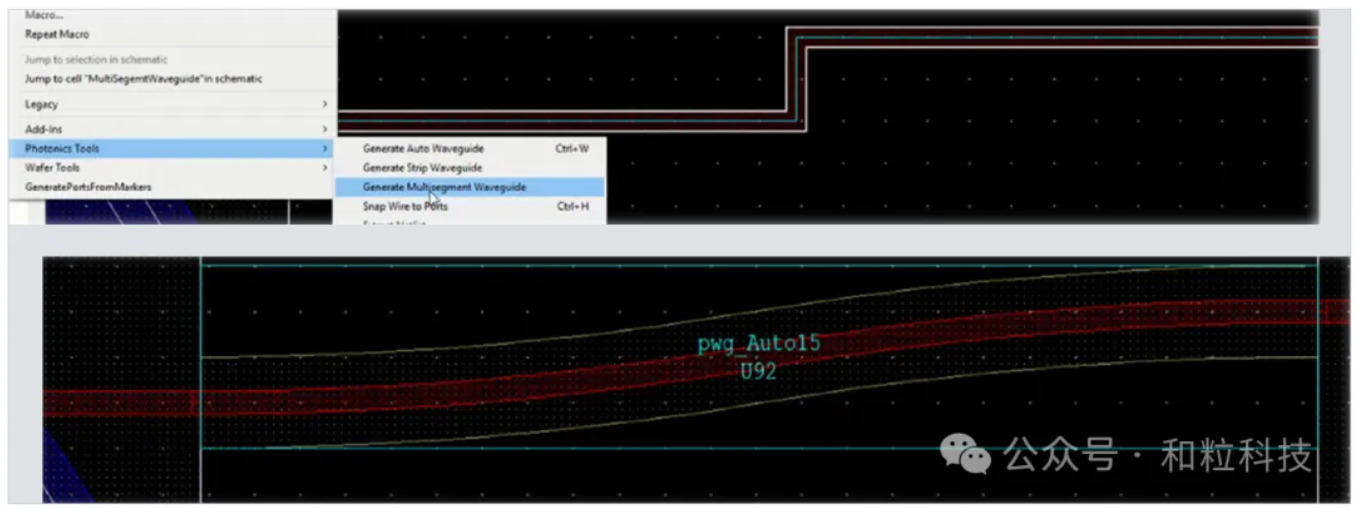

在L-Edit Photonics中创建波导的过程包括两步。首先，创建连接两个元器件的正交布线。然后，通过按下热键，即可根据工艺将该布线转换成具有适当曲率的波导。
L-Edit Photonics支持西门子格式的PDK和可互操作的行业标准iPDK。PDK可从多家光子晶圆代工厂获得。
设计人员还可以创建自己的元器件或创建自己的PDK。
Windows和Linux系统都支持L-Edit Photonics。
