优势
● 评估热舒适度
● HVAC系统的测试效率
● 设计符合严苛环境法规
Siemens Digital Industries Software是建筑环境气流和温度仿真领域的领先企业。它打造的Simcenter FLOEFD软件是一种前置计算流体力学(CFD)解决方案，可在计算机辅助设计(CAD)软件中运作。该软件赋能用户使用3D CAD模型仿真气流和传热，无需数据转换或制作副本。
Simcenter FLOEFD可用于求解纳维-斯托克斯方程(Navier-Stokes equations)。它能够预测层流和湍流。它通过一个方程组来描述层流和湍流。此外，还可从层流转换成湍流状态，反之亦然。
Simcenter FLOEFD HVAC模块为设计工程师提供了额外的功能，赋能他们执行分析以支持供暖、空调和通风(HVAC)应用，例如：
舒适度参数
为了评估居住热舒适度和通风系统效率，HVAC模块提供以下舒适度参数：

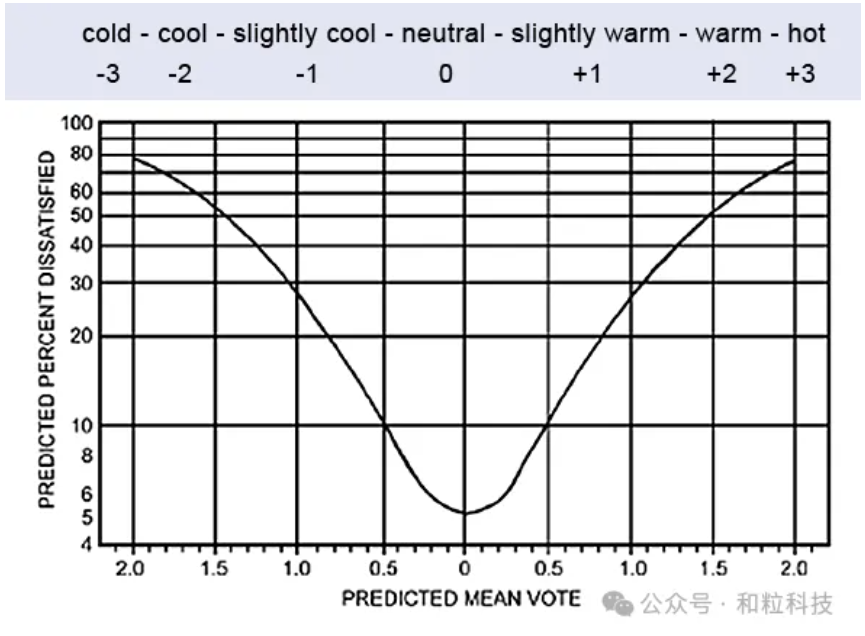

● 预测平均投票(PMV)
● 预测不满意百分比(PPD)
● 工作温度(K)
● 拉伸温度(K)
● 空气扩散性能指数(ADPI)
● 流体局部空气质量指数(LAQI)
● 流体污染物去除效率(CRE)
● 流角(X、Y和Z)
以下舒适参数包含在基本Simcenter FLOEFD中：局部平均年龄(LMA)、局部空气变化指数(LACI)和无量纲局部平均年龄(LMA)。
高级辐射模型
离散纵坐标(DO)辐射模型的高级功能支持通过捕获以下效果来获取更逼真的辐射仿真：
● 玻璃等半透明固体中的辐射吸收
● 固体波长依赖性、表面特性以及辐射源的光谱特性
● 镜面反射系数，确保适当的表面反射
● 折射率，确保光透过物体的反射和传播
材料库
除了基本材料外，另提供以下资源：
● 建筑特定材料（例如混凝土、砾石、木材、沥青和瓷砖）的大型数据库
● 固体材料（例如金、陶瓷、金属、聚合物、层压板、玻璃和矿物）的数据库
HVAC模块的后处理功能还涵盖示踪剂研究，示踪剂是一种用于分析低浓度气体或水蒸气传播的混合物，可预测冷凝和蒸发区域。
Simcenter FLOEFD支持对以下物理现象执行建模：

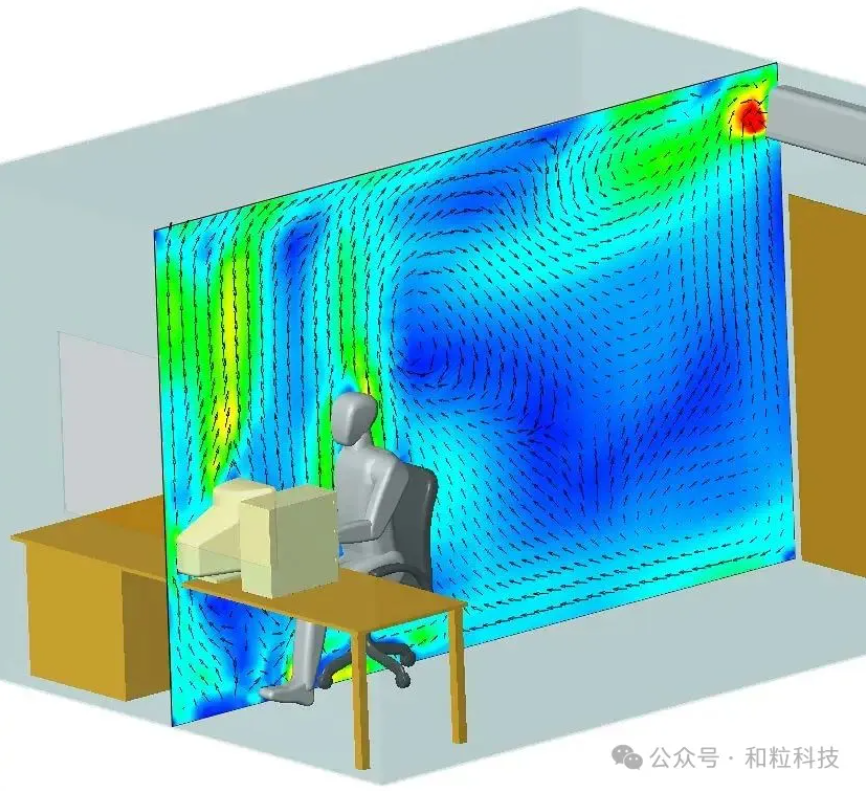

● 室内复杂流动（强制对流和自然对流）
● 通风和舒适模型
● 工业卫生
● 建筑物周围和穿过建筑物的气流
● 化学或生物制剂运输
● 仿真相对湿度和冷凝（空气中的H2O）
● 仿真气体混合物的流动（污染、废气排放）
● 设备压降优化
● 传热性能（热交换机）
● 测定可移动部件上的力和扭矩
● 使用风扇、泵、鼓风机测定流量
● 测定通过通风口等的流速
● 仿真太阳辐射、表面对表面辐射
● 颗粒跟踪（洁净室）
● 分离型腔中不同相的热交换机（例如气体/流体）
轻松执行假设测试
Simcenter FLOEFD的一大强大功能在于助您轻松执行假设分析。整个流程简洁清晰。创建基础模型并对其执行分析。随后，通过修改实体模型来创建设计的多个变体，无需重新应用材料特性等。分析完成后，Simcenter FLOEFD在众多选项中轻松比较结果，选出至优设计。如果您对设计很满意，可一键式发布报告。您甚至可以发布全交互式3D动态绘图并分享给同事或客户。
